DIY : enceinte HR, Altec 420A + ESS

Faire évoluer un système sans mesures est très certainement chose impossible... je me suis donc équipé d'un peu de matériel pour faire ces mesures : un PC portable, une petite carte son USB UCA202, une petite table de mixage pour avoir une entrée micro avec alim phantom Mix 802 et le micro ECM 8000. Le logiciel utilisé est REW, apparemment un des plus simple d'accès quand on est néophyte. Arta présente de l'avis de tous de meilleures performances, mais sa prise en main n'est pas la même... et tout en anglais...

Le système est actuellement comme cela :

• 18LX60, Ice Power 500A, LR48db à 20 Hz, LR48db à 80 Hz
• 420A, Aleph X, LR48db à 80 Hz, But18 à 1.7 Khz
• Ess, Zen V9, But18db à 1.93 Khz, off

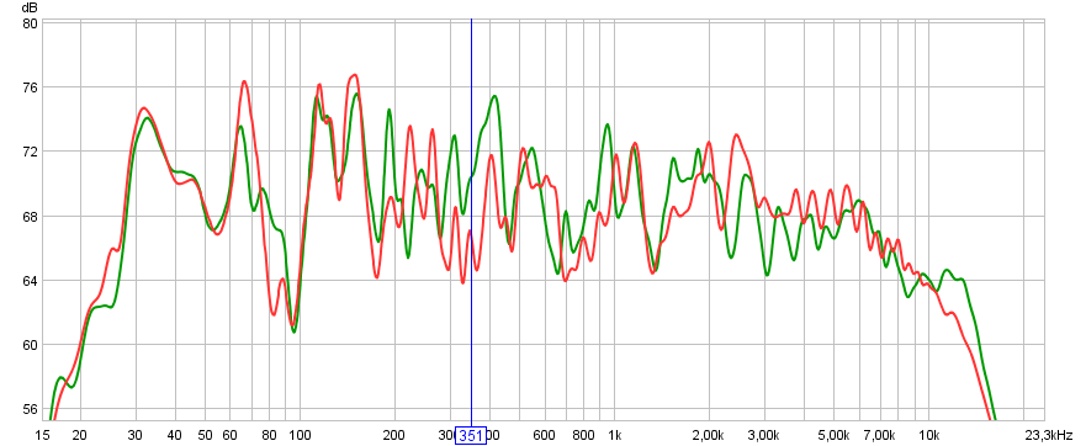

Voilà donc ce que j'écoute actuellement et ça fait pas rire !!! :

• Rouge : enceinte gauche égalisée par DEQ
• Verte : enceinte droite égalisée

Enceinte droite :

• Verte avec egalisation
• bleue sans egalisation

Enceinte gauche

• Rouge avec égalisation
• Orange sans égalisation

Cela permet de relativiser sur la fonction autoeq du DEQ, et de passer à autre chose... Je vais donc commencé par le bas de spectre et observer le fonctionnement d'un caisson seul pour voir ce qu'il en sort.

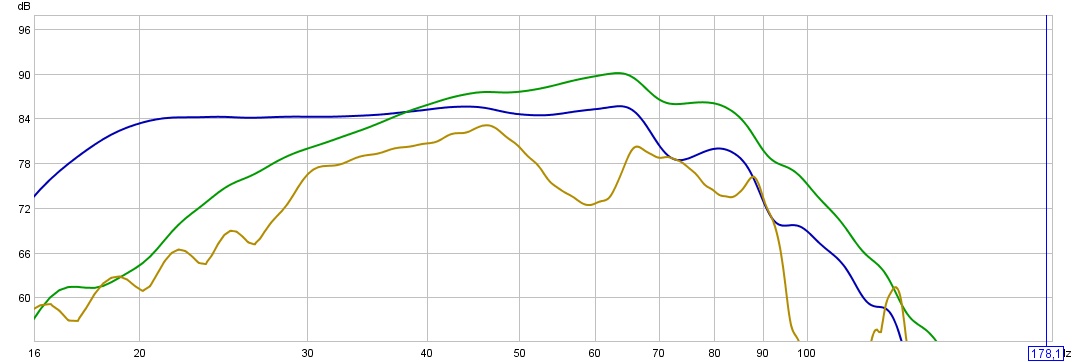

Premiere mesure en proximité, micro sur le plan du saladier et devant l'event central, et au point d'ecoute :

• Bleue, évent proxi sans égalisation
• Verte, HP proxi sans égalistion
• Kaki, point d'ecoute sans égalistion

• Orange, évent proxi avec égalisation
• Rouge, HP proxi avec égalistion
• Noire, point d'ecoute avec égalistion

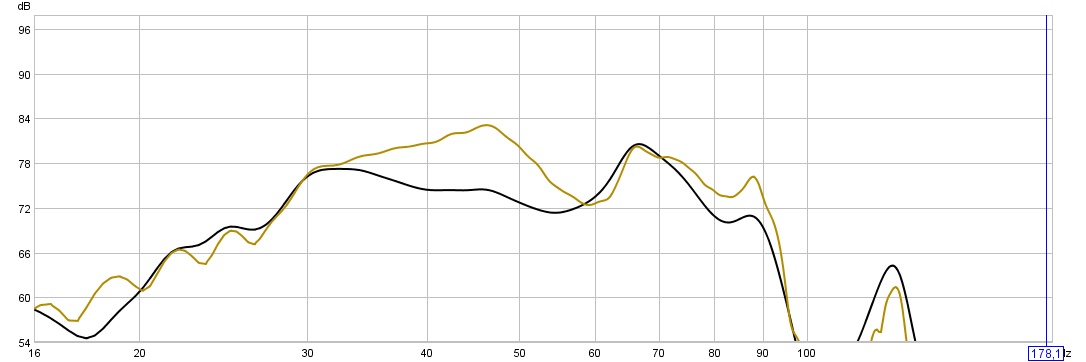

• Noire, point ecoute avec égalistion
• Kaki, point ecoute sans égalisation

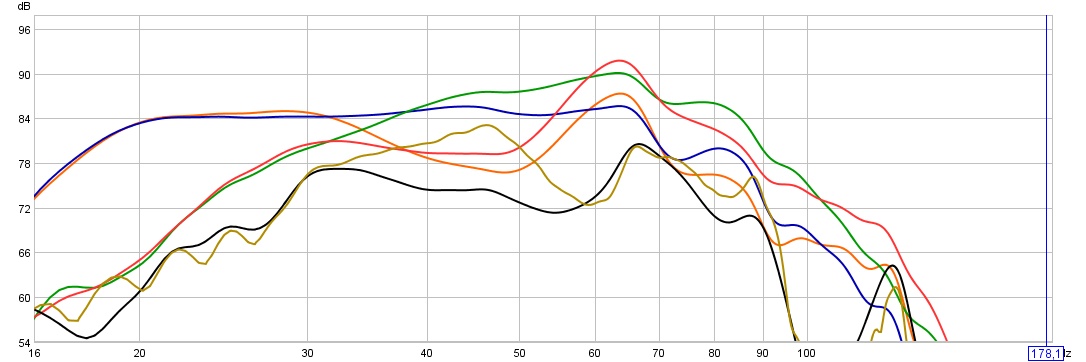

ensemble caisson gauche, superposition des 3 image précédentes, même legende...
